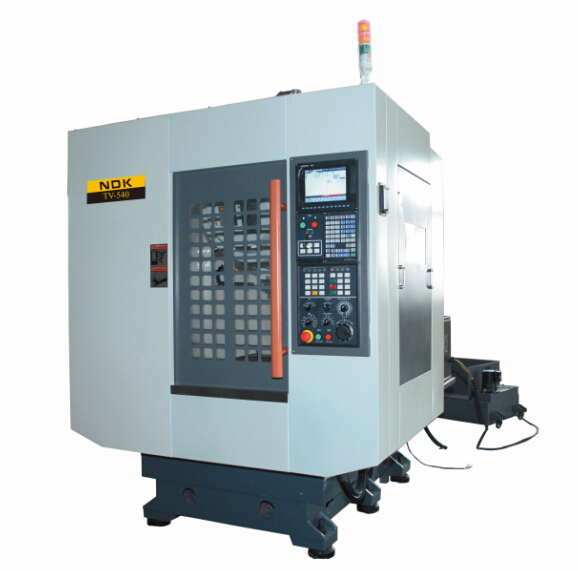

高剛性、高精度的結構設計

主結構鑄件采用高品質的樹脂砂鑄件，組織穩定，永久確保品質。鑄件經由有限元素分析法電腦計算分析，合理的結構強度及加強肋的搭配，提供機械之高剛性。三軸采用線軌支撐，可支持重負荷，快速移動，確保定位精準。底座寬實，立柱為箱型結構體，鞍座加寬加長，重荷全支撐設計，結構堅實，可確保加工時之重負荷能力。主軸頭內以肋骨強化結構，主軸頭與立柱接觸長度比率適當，提供主軸之穩定支持。

特點：

1.三軸馬達與精密高速滾珠螺桿直接傳動增強剛性及提高精密度。

2.Z軸采用剎車馬達系統，在快速位移時亦可保持高平衡及靈敏性確保加工精度。

3.三軸采用線性滑軌，具有高剛性、低噪音、低摩擦特性，可快速位移及獨得最佳循圓精度。

4.快速位移X/Y軸60m/min.Z軸48m/min。

5.采用Ball bar循圓測量，預先調整參數，可得最佳精度。
